光电传感器的工作原理和特点

光电传感器这个词听起来很陌生,但是如今科技发展迅速,智能设备在生活中随处可见,这些设备的配件里都离不开传感器,而光电传感器也是传感器当中应用最广泛的一种。像超市结算时的条形码扫描,监测空气PM2.5数据,公众场所的烟雾报警器等,新型冠状病毒爆发后,用于快速检测体温的额温枪也是应用了光电传感器。那么光电传感器的工作原理和特点是什么呢?

光电传感器的工作原理

光电传感器是通过把光强度的变化转换成电信号的变化来实现控制的。

光电传感器在一般情况下,有三部分构成,它们分为:发送器、接收器和检测电路。

发送器对准目标发射光束,发射的光束一般来源于半导体光源,发光二极管(LED)、激光二极管及红外发射二极管。光束不间断地发射,或者改变脉冲宽度。接收器有光电二极管、光电三极管、光电池组成。在接收器的前面,装有光学元件如透镜和光圈等。在其后面是检测电路,它能滤出有效信号和应用该信号。

此外,光电开关的结构元件中还有发射板和光导纤维。

三角反射板是结构牢固的发射装置。它由很小的三角锥体反射材料组成,能够使光束准确地从反射板中返回,具有实用意义。它可以在与光轴0到25的范围改变发射角,使光束几乎是从一根发射线,经过反射后,还是从这根反射线返回。



光电传感器的特点:

①非接触式检测,传感器使用寿命长,对被检物无损害。

②适用于长距离检测,用途广泛。

③适用的被检物种类众多,对光线传播有影响的物体均可。

④响应频率高,适用于高速流水线检测使用。

⑤检测精度高,能用于不同的色彩分辨。

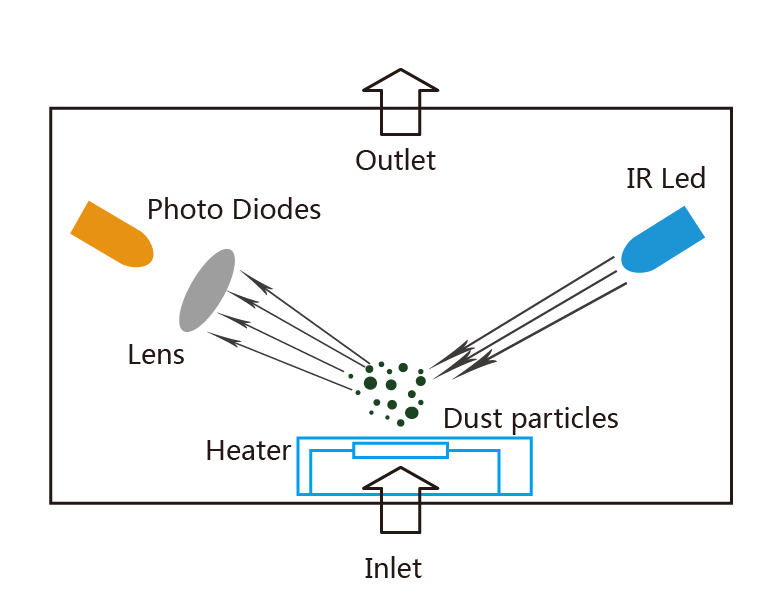

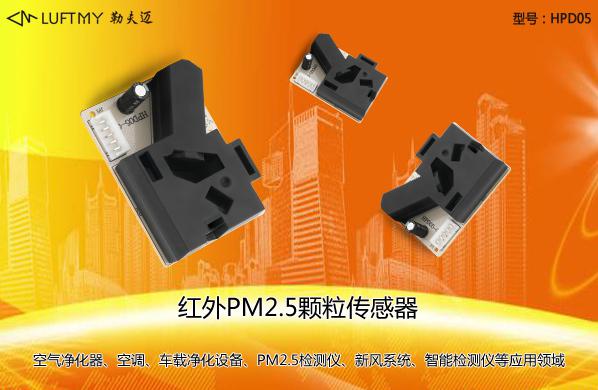

HPD05红外pm2.5传感器模块是采用光学散射原理检测空气中粉尘的浓度,传感器内置一个红外线发光二极管和一个高灵敏光电接收传感器,红外线发光二极管发出光线在遇到粉尘时会产生反射光,光电传感器通过检测该反射光的强度来反映空气中粉尘的浓度情况,传感器直接输出PWM信号,PWM宽度即是当前浓度数值(1ms = 1ug/m3)。也可以通过IIC串口信号输出粉尘浓度数值,数值单位是ug/m3。该传感器适用于空气净化器、带净化功能的空调、新风系统及空气品质检测仪器的配套。

勒夫迈目前旗下产品包括GDS06红外pm2.5传感器、HPD05红外pm2.5传感器、微尘传感器以及激光传感器等多种产品,通过不断地研发和制造最新型的工艺,具有高灵敏度、一致性、稳定性的优势,获得行内大量的客户认可及好评,想了解更多产品信息及样品申请请联系客服。
