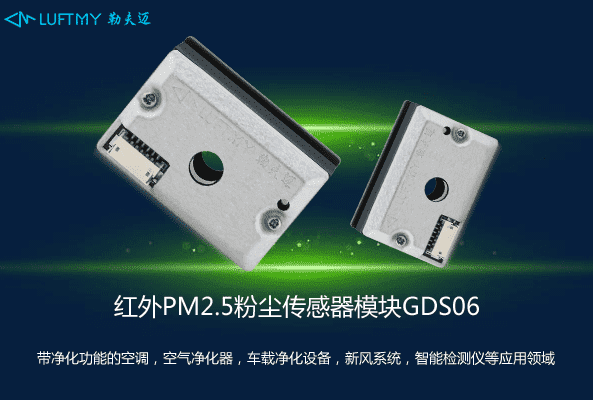

一、产品名称:勒夫迈红外PM2.5粉尘传感器模块
二、产品型号:GDS06
红外PM2.5粉尘传感器模块GDS06利用光学散射的原理,获取颗粒物浓度大小。因为微粒和分子在光的照射下会产生光的散射现象,与此同时还会吸收部分照射光的能量。光强的大小和经光电转换的电信号强弱成正比,通过测得电信号就可以求得相对衰减率,进而就可以测定待测场里灰尘的浓度,再应用单片机进行PWM、UART 通信。
三、粉尘传感器模块GDS06适用范围:
带净化功能的空调,空气净化器,车载净化设备,便携检测仪,新风系统,智能检测仪等。
四、粉尘传感器模块GDS06功能特点:
1、测量精度高;
2、体积小;
3、寿命长,连续通电情况下使用 5 年以上。
4、功耗低;
5、响应时间短;
6、测量范围宽;
7、应用方便快捷;
五、粉尘传感器模块GDS06技术指标:
检测原理:红外光散射原理
粉尘传感器检测粒径范围:0.3~10μm
PM2.5输出一致性:>100μg/m³ 允许最大误差±15%,<100μg/m³ 允许最大误差±15μg/m³
粉尘传感器工作条件:-10~65°C,0~95% RH
储存条件:-20~80°C,0~95% RH(非凝结)
粉尘传感器工作电压:DC 5.0V±0.2V
粉尘传感器工作电流:<20mA
待机电流:<0.1mA
输出信号:UART、PWM
粉尘传感器尺寸:W47*H35*D19(mm)
传感器建议:
1、安装应处于空气流通的位置;
2、空气流速:1.5~3 m/S 风量:0.004~0.01 CMM
3、安装时请将LUFTMY 标志置于上方;
4、传感器正面安装时请至少保留传感器通风孔前面有5mm以上的空间不受遮挡;
5、建议安装时传感器贴近机器进风口的这面通风孔处加贴3到5毫米厚度的黑色透气过滤棉,防止灰尘和毛屑等大颗粒粒径物体堆积堵塞;
6、请尽量安装于背光处。
