矿用激光甲烷传感器的原理及用途

矿用激光甲烷传感器的原理及用途

矿用激光甲烷传感器设计原理是使用光谱吸收原理来测量甲烷气体浓度,此传感器测量值精准,抗干扰强,并可长时间工作。适用于煤矿井下存在瓦斯、煤矿爆炸等危险的环境。

矿用激光甲烷传感器工作原理:

当激光器发射出的激发光谱在甲烷气体某一吸收峰值附近时,根据温度控制调整和电流调变将激光器传出的谱线宽度设定在相应应的甲烷气体吸收峰处,随后添加正弦波和三角波叠加后的调制信号对谱线宽度进行设定,根据锁相放大技术来检测由于甲烷气体浓度变化而引发的二次谐波信号,进而达到对甲烷气体浓度检测的原则。

矿用激光甲烷传感器的原理及用途

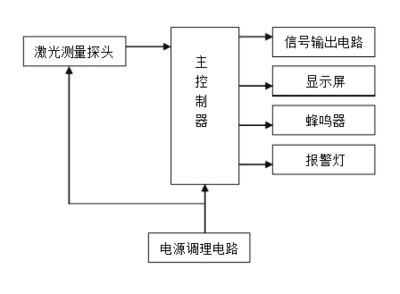

矿用激光甲烷传感器结构:

此类激光传感器由激光检测探头、信号处理电路、主控制器、电源调理电路及信号输出电路等构成的。激光检测探头由主板提供稳定电源,内部电路驱动激光管产生甲烷气体特征吸收激光。激光经过测量后被探测器接收,经光电处理器计算出激光强度的变化,并换算为气体浓度。

矿用激光甲烷传感器的原理及用途

各参数特性:

1. 工作电压:9~24V。

2. 工作电流:≤100mA/18V DC。

3. 测量范围及基本误差:0.00~1.00%CH4 ± 0.06%CH4 ;1.00~100%CH4 ± 6%CH4 。

4. 输出距离:频率信号传输距离≥2000m,数字信号传输距离≥6000m。

5. 稳定性:不小于180天。
